整机采用进口PLC集中控制，实现牵引与收卷恒线速度控制、放卷的恒张力控制。PLC自动计算上下收卷料材的直径大小控制电空变换器使上下精密滑差气涨轴得到正确的扭力，结合锥度实现上下收卷张力的锥度控制；采用精密减压阀控制上下收卷压辊，得到理想压力。采用精密滑差气涨轴可实现理想的滑差效果，解决上下两轴分切材料厚度不均的问题。同样PLC自动计算放卷卷径，自动控制放卷电机转矩实现放卷恒张力控制。收卷采用滑差气涨轴、精密减压阀控制压辊气压以及收卷线速度控制方案。
放卷采用无轴芯(气涨轴上料)，用丝杆夹紧装料，用电动松紧；采用液压实现料架的升降点动操作；每条导辊均贴防滑胶带，分切采用圆刀和平刀分切；收卷采用精密滑差气涨轴；气压机械臂支撑，气压定位；装有卸料架；纠编执行机构为高速静态纠编，移动行程120mm；系统具有计米、卷径运算及断料保护功能，实现定米数、定卷径分切；系统具有完善的机、电、气一体化设计，并采取完备的安全保护措施。
纠偏放卷
过度牵引

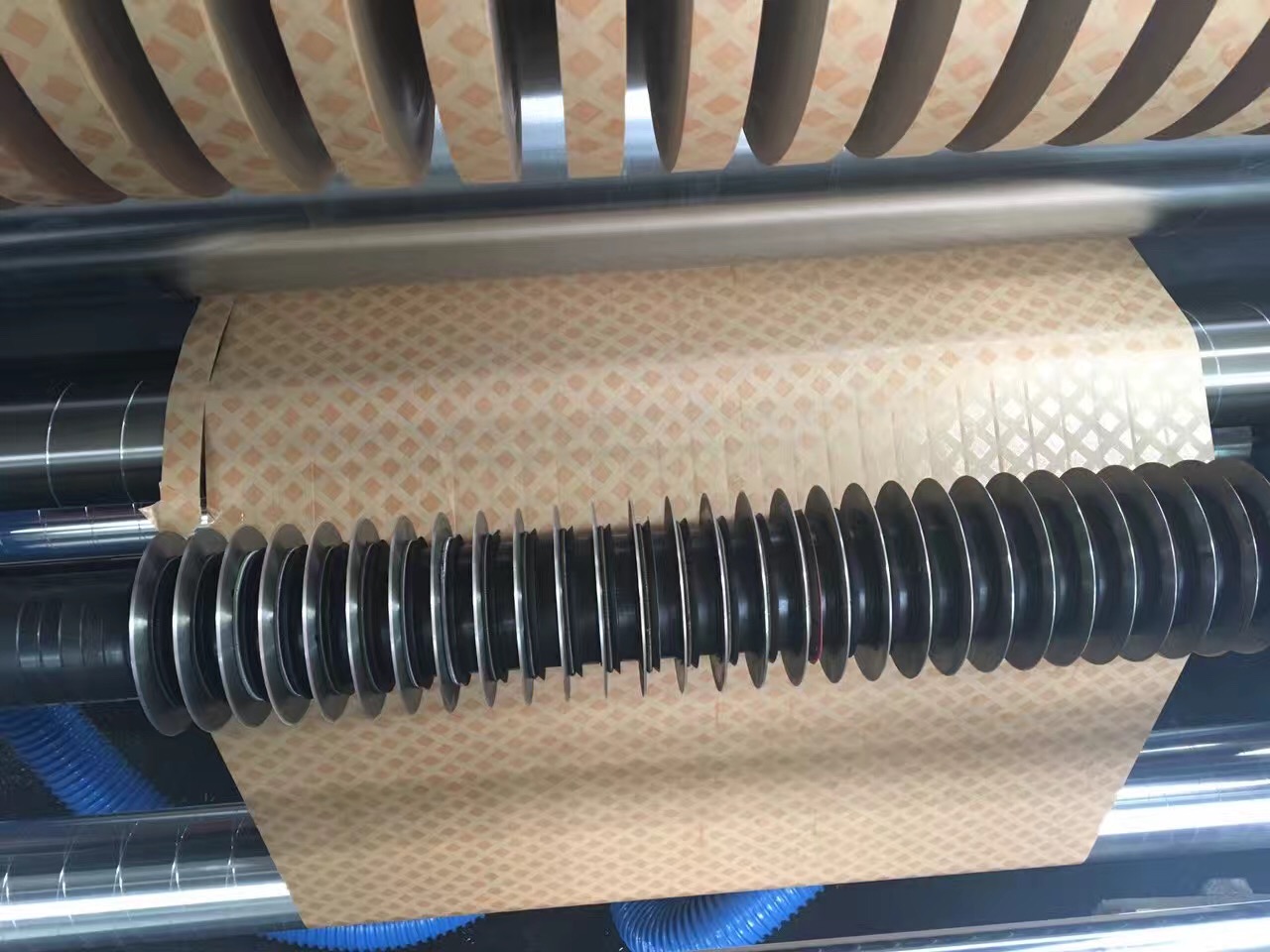

分切机构
排废装置
收卷机构
| 型号 | SCM-FQ900 | SCM-FQ1000 | SCM-FQ1300 | |
| 放卷最大宽度 | 900mm | 1000mm | 1300mm | |
| 放卷最大直径 | φ600-1500mm | φ600-1500mm | φ600-1500mm | |
| 放卷纠偏误差 | ≤±0.5mm | ≤±0.5mm | ≤±0.5mm | |
| 最小分切宽度 | 30mm | 30mm | 30mm | |
| 分切速度 | 5-280m/min | 5-280m/min | 5-280m/min | |
| 分切精度 | ±0.3mm | ±0.3mm | ±0.3mm | |
| 材料 | 纸材 | 40-500 g/m2 | 40-500 g/m2 | 40-500 g/m2 |
| 厚度 | ||||
|
|
薄膜 | 0.012-0.25mm | 0.012-0.25mm | 0.012-0.25mm |
| 收卷最大直径 | φ600-750mm | φ600-750mm | φ600-750mm | |
| 放/收卷纸芯内径 | φ76mm或152mm | φ76mm或152mm | φ76mm或152mm | |
| 总功率 | 10kw | 12kw | 14.5kw | |
| 电源 | AC380v 50hz | AC380v 50hz | AC380v 50hz | |
| 气源 | 0.8mpa | 0.8mpa | 0.8mpa | |
| 整机重量 | 2200kg | 2600kg | 3200kg | |
| 外形尺寸（长×宽×高） | 3300×2000×1200mm | 3300×2200×1200mm | 3300×2400×1200mm | |
